שינוי מהיר של קרן זווית בדיקה לבדיקה אולטרסאונד

בשימוש עם טריזים הניתנים להחלפה, הגשושית החד-גבישית הניתנת להסרה מעבירה גלים נשברים (גלי גזירה או גלים אורכיים) לתוך הרכיב. תצורה זו משמשת בדרך כלל לבדיקת תקינות ריתוך. עיצוב זה מאפשר סריקה קדמית ואחורית קלה ומשפר את יעילות הזיהוי ליד פני השטח.

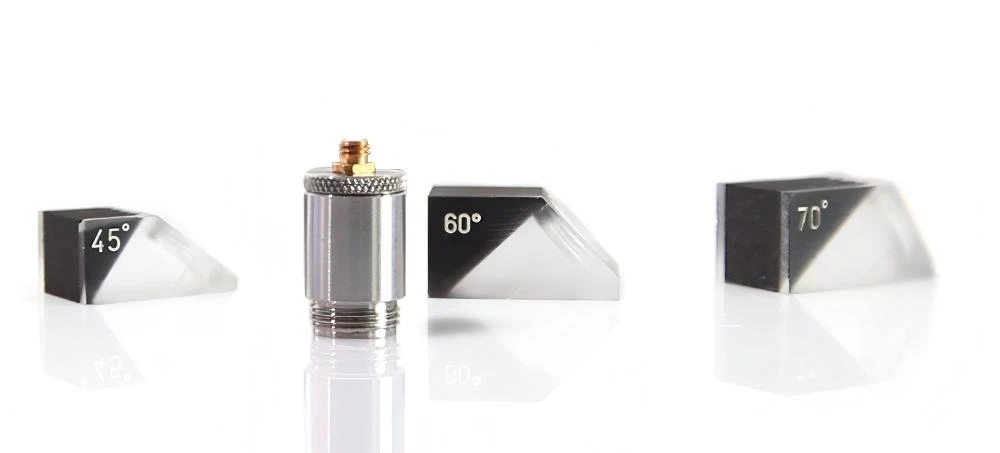

הבדיקה הניתנת להסרה מורכבת מבדיקה וטריז, הניתנים להפרדה כרכיבים נפרדים. על ידי ניצול עקרון השבירה, המרת מצב מתרחשת בממשק בין שני מדיה, ויוצרת גלים רוחביים או אורכיים נשברים בחומר הבדיקה. בבדיקה טיפוסית, אלומת הקול מתפשטת כלפי מטה בזווית שנוצרת אל המשטח התחתון של חומר העבודה, ולאחר מכן משתקפת כלפי מעלה באותה זווית. על ידי הזזת הגשושית קדימה ואחורה, אלומת הקול יכולה לסרוק את כל גובה תפר הריתוך. פעולת סריקה זו יכולה לבדוק את כל נפח הריתוך ולזהות אי רציפות לאורך קו ההיתוך ובתוך נפח הריתוך.

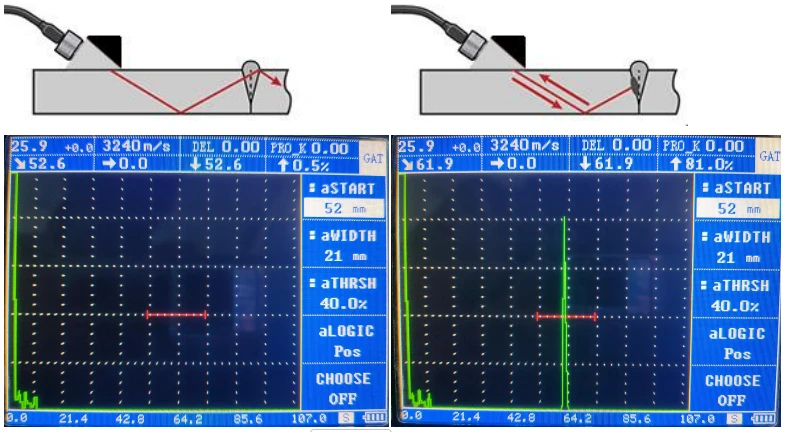

בדוגמה הבאה, אלומת הקול עוברת דרך ריתוך מוסמך מבלי להשתקף בחזרה, כך שלא תהיה אינדיקציה לפגם על המסך. בתמונות אחרות, חוסר המשכיות באזור הריתוך יכול לגרום להחזרה חזקה של אלומת הקול, ואזור הפגם מודגש על ידי רשת אדומה.

1. אימוץ בורג בעיצוב עם מעטפת נירוסטה 304.
2. ביצועים מעולים של יחס אות-ל-רעש בשילוב עם עמידות בלאי יוצאת מן הכלל.

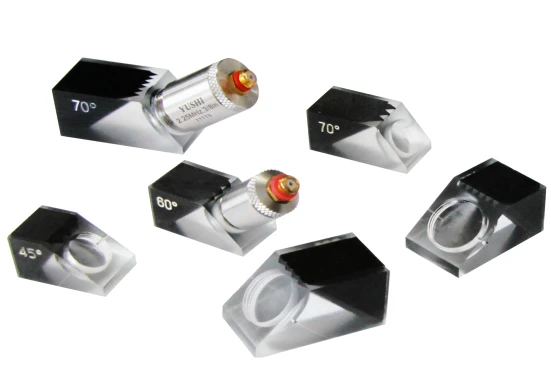

3. ניתן להחליף את בלוק הטריז כדי להשיג פונקציונליות מקסימלית ולהאריך את חיי השירות שלו.
4. משתמשים יכולים להתאים טריזים לפי הצורך כדי להשיג כל זווית שבירה בטווח התיאורטי של אולטרסאונד.
5. עיצוב פני השטח מבטיח צימוד אופטימלי עם משטח העבודה.
6. תמיכה בדוחות בדיקות ASTM

• זיהוי פגמים ושינוי גודל
• בדיקת ריתוך כללית, כולל חלקי עבודה קטנים ודקים

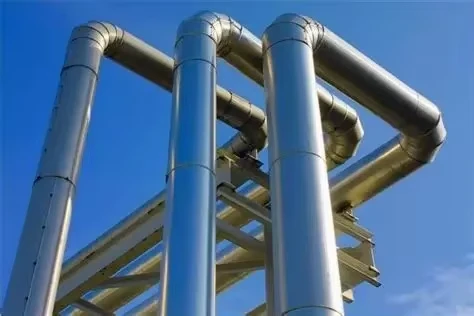

• צינורות, מכלי לחץ, מיכלי אגירה, להבי טורבינה

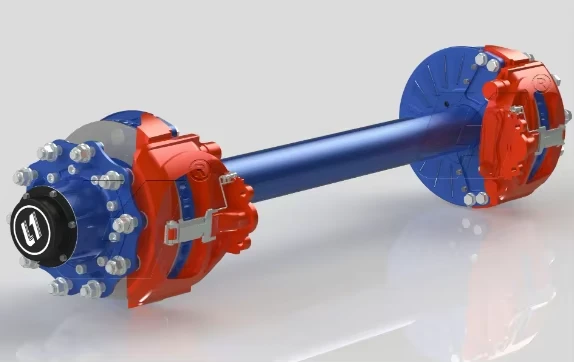

• סרנים, פרזול, ויציקות
• בדיקת קשרים

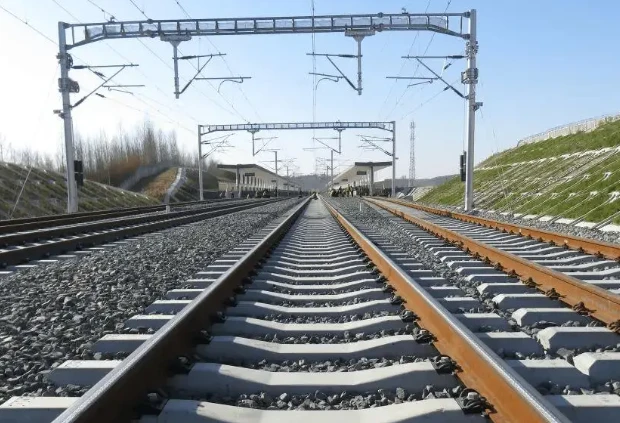

• גלגלי רכבת ומסילות
