תקן הבדיקה הקולי של צלחת מורכבת לכלי לחץ

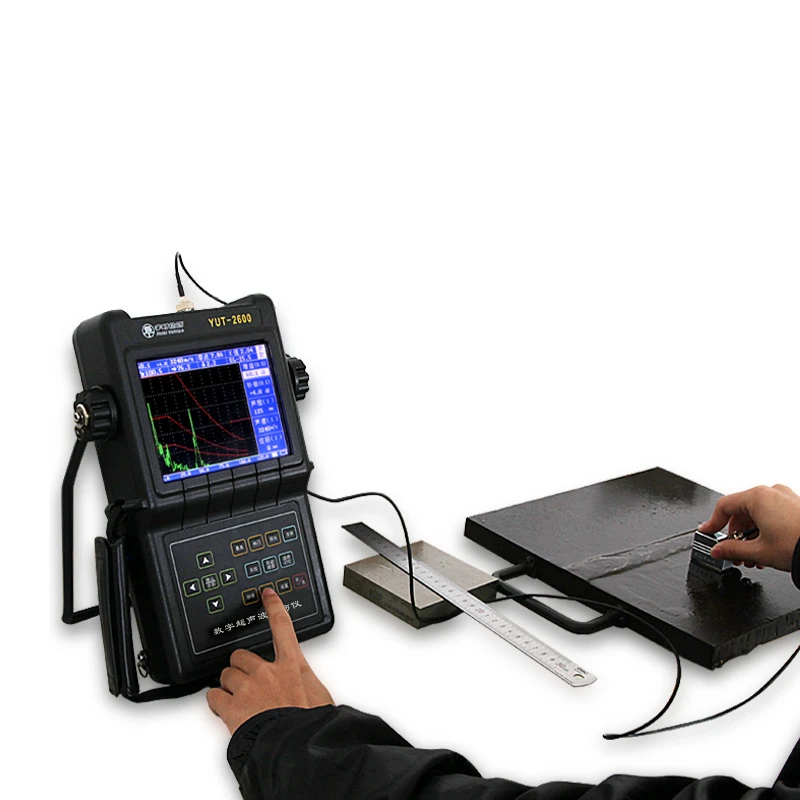

מאמר זה חל על הבדיקה הקולית ודירוג האיכות של פלדת אל חלד, טיטניום וטיטניום, אלומיניום וסגסוגת אלומיניום, סגסוגת ניקל וניקל, צלחות מורכבות של נחושת וסגסוגת נחושת עבור כלי לחץ בעובי של צלחת בסיס יותר או שווה ל 6 מ"מ. לוחות בסיס הם בדרך כלל פלדת פחמן, פלדת סגסוגת נמוכה או נירוסטה. שימוש בגלאי פגמים קולי של סדרת Yut יכול להגיע באופן מושלם לתקני הבדיקה ולקבל תוצאות בדיקה מדויקות.

בעובי השונה של הלוחות, פקחים בדרך כלל בוחרים את הבדיקות לפי העיקרון שהוצגו כמפורט להלן:

דרישות הביצועים של בדיקת קרן ישר כפולה של גלאי פגמים קולי יעמדו בדרישות הבאות.

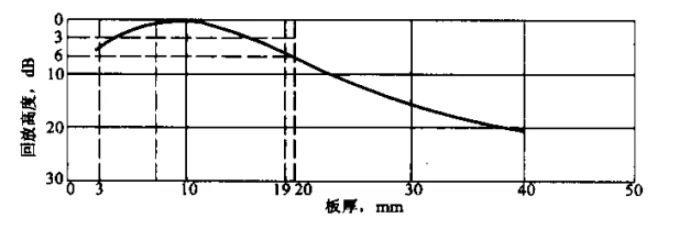

עקומה מאפייני מרחק-מרחק
השתמש בלוק הבדיקה באיור . 2 של חלק זה כדי למדוד את גובה ההד (יחידה: db) בכל עובי. העקומה האופיינית כמוצג באיור A.1 תיעשה, שתעמוד בתנאים הבאים:
א) ההבדל בין גובה ההד בעובי 19 מ"מ לגובה ההד המרבי יהיה בתוך 3dB ~ 6dB.
ב) ההבדל בין גובה ההד בגובה 3 מ"מ לגובה ההד המרבי יהיה גם בתוך 3dB ~ 6dB.

פני השטח מהדהדים גובה

גובה ההדים של פני השטח שנבדקו בשיטת מגע ישיר יהיה נמוך ב- 40dB מגובה ההד המרבי.

רגישות לגילוי

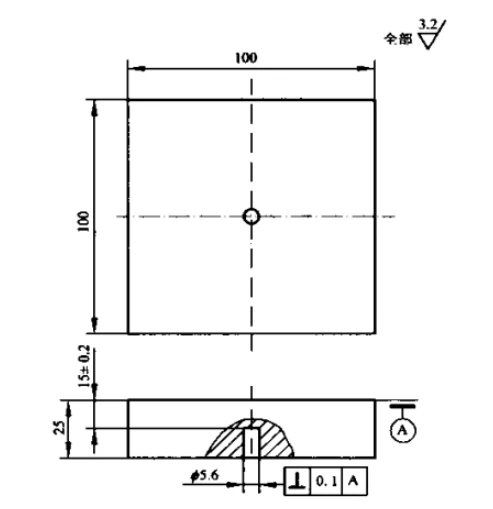

הזז את הבדיקה והפוך אותו ליישר עם החור התחתון השטוח 5.6 מ"מ של גוש הבדיקה המוצג בתמונה. ההבדל בין גובה ההד לגובה ההד המרבי צריך להיות -10db ~ +2 db.

הניחו את הבדיקה של גלאי פגם קולי בחלק המשולב לחלוטין של לוחית פלדה לבושה, והתאם את גובה הגל התחתון הראשון ל 80% מהסולם המלא של המסך הניאון. זה משמש כרגישות הבסיסית.

כאשר גובה הגל התחתון הראשון נמוך מ- 5% מהסולם המלא של המסך הפלואורסצנטי ויש גל השתקפות מומים בלתי מוגבל (גדול יותר או שווה ל -5%), חלק זה נקרא אזור בלתי מוגבל. הזיז את הגשוש כך שהגל התחתון הראשון עולה ל -40% מהסולם המלא של המסך, כאשר מרכז הבדיקה כנקודת הגבול של האזור הבלתי מוגבל.
